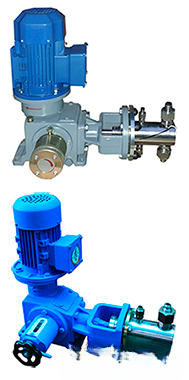

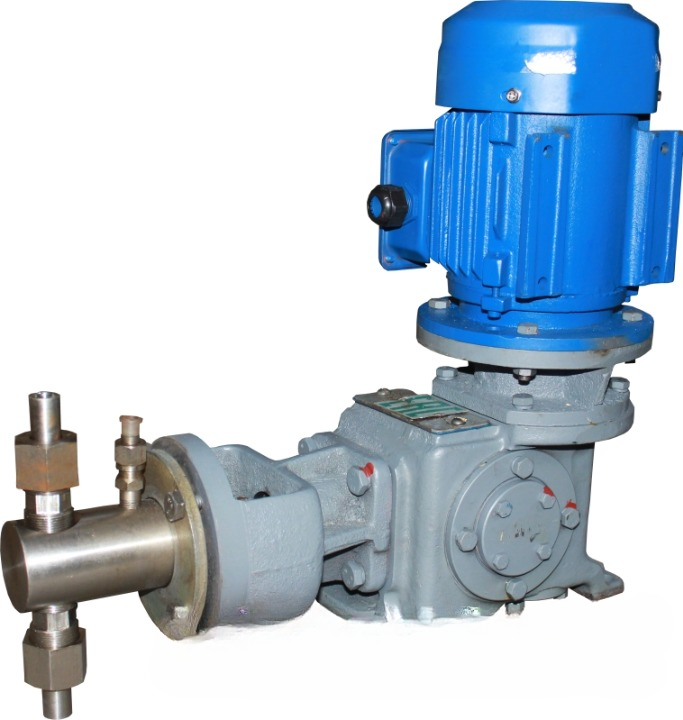

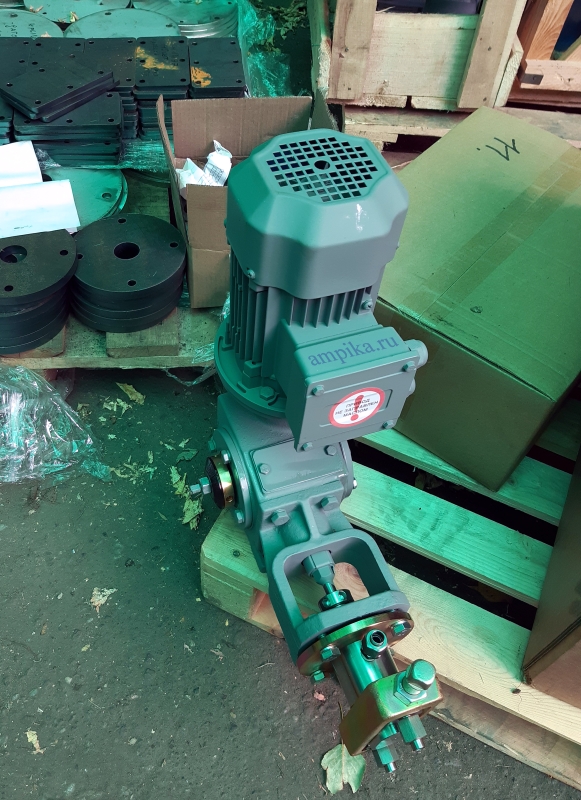

Дозировочный насос НД 1,0Р-1000/10-К14 б/д

Дозировочный насос НД 1,0Р-1000/10-К14 б/д

Насосы и агрегаты типа НДР (Насос Дозировочный Регулируемый) — одноплунжерные с регулированием подачи вручную как на ходу, так и при остановленном насосе. Предназначены для объемного напорного дозирования нейтральных и агрессивных жидкостей, эмульсий и суспензий кинематической вязкостью от 35 до 800 сСт, максимальной плотностью до 2000 кг/м3, с температурой от -45°С до +150°С. Дозировочные насосы могут использоваться не только для дозирования жидкостей, но и как насосы высокого давления, и как насосы маленькой подачи, и как химические насосы. Диапазон подачи при механической регулировке: от 25% до 100%. При снижении подачи ниже 5%, при механической регулировке, будет сильно падать точность дозирования. Если требуется подача на значениях ниже 25% от максимальной подачи, то нужна электронная регулировка (см. ниже). Допустимая концентрация твёрдой неабразивной фазы по массе: - до 0,2 % – для агрегатов с номинальным диаметром присоединительных патрубков DN 5; - до 2 % – для агрегатов с номинальным диаметром присоединительных патрубков DN от 8 до 15; - до 10 % – для агрегатов с номинальным диаметром присоединительных патрубков DN от 25; - плотность твёрдых неабразивных частиц: до 2300 кг/м3; - величина твёрдых неабразивных частиц: не более 1 % от номинального диаметра присоединительных патрубков. Материал деталей проточной части обозначен буквой в маркировке: К - хромоникелевая сталь 12Х18Н9Т, Д - хромистая сталь 20Х13, Е - 10Х17Н13М3Т, И - 06ХН28МДТ, Т - титан. Расшифровка условного обозначения агрегата: НД1,0Р-40/25-К13А (Ар): Н - насос, Д - дозировочный, 1,0 - точность дозирования в %, Р - с возможностью регулирования подачи вручную на ходу или при остановленном насосе, 40 - подача насоса в л/час, 25 - давление в атмосферах, К - материал проточной части (нержавеющая сталь 12Х18Н10Т), 1 - шевронные манжеты, 2 - сальниковая набивка, 4 - подвод затворной жидкости, А - с электрическим двигателем в общепромышленном исполнении (В - со взрывозащищённым электродвигателем). (Ар) - кодировка производителя насоса (на шильдике насоса этих букв нет). Для управления насосами по сигналу 4-20 mA, можно использовать 2 варианта: 1) Частотный преобразователь. С его помощью можно изменять подачу от 40% до 100% с приемлемой точностью 1-3%. При снижении подачи частотником ниже 40% от максимальной, точность дозирования начинает сильно падать и может составлять 10-20% на подачах в диапазоне 5-20%. Также, при снижении оборотов электродвигателя ниже 600 об./мин., встроенный вентилятор насоса не будет эффективно охлаждать мотор. В этом случае потребуется установка дополнительного внешнего вентилятора (можно приобрести у нас). Тем не менее, это достаточно распространённый вид управления подачей, т.к. это самый дешёвый вариант и не всегда требуется снижать подачу ниже 20% от номинала. 2) Блок управления дозированием, который позволяет изменять подачу от 5% до 100%, с точностью дозирования 1-3%.
